防静电地板在机房中的应用 文/何敬红 郑少敏 重庆市江津区广播电台

      防静电地板又叫做导静电地板，也有叫抗静电地板、耗散静电地板，是电信、电子行业程控机房、计算机房、洁净厂房等要求净化及防静电场所专用的、防静电危害的地面。
    《GB50174-2008电子信息系统机房设计规范》规定：防静电地板或地面的表面电阻或体积电阻应为2.5×l04Ω～1.0×109Ω。
      防静电地板有两种（如图所示），一是架空的活动防静电地板；二是直铺式防静电地板。本文重点谈谈架空的活动防静电地板在机房中的应用。

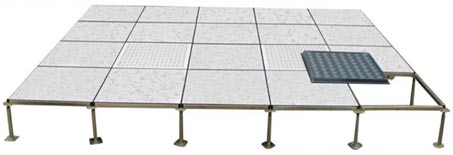

                                        图一：架空的活动防静电地板

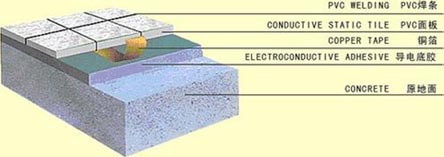

                                           图二：PVC防静电地板

      一、静电的起因和对机房的危害
      静电是一种客观的自然现象，是电子在物体内物体之间之间移动的结果。产生的方式很多，如磨擦起点、感应带点、容性起电。基本产生的过程归纳起来为：接触→电荷→转移→偶电层形成→电荷分离。由于种种原因而产生的静电是机房发生频繁，难消除的危害之一。随着信息技术的发展，机房内的设备越来越多，设备和人体身上的最高静电可达上数万伏。带电的离子会在地板表面、机架、设备内壳对空气中的灰尘产生吸引，对于机房设备会造成随机故障。静电放电时，产生的瞬时干扰脉冲和电磁波给信号辐射噪声，导致计算机、播控设备误动作；严重时会导致机房设备损坏和威胁机房人员的人身安全。
      二、铺设防静电地板的优点
      机房的防静电技术，是属于机房安全与防护范畴的一部分。机房铺设防静电地板是机房内防止静电最有效的措施。防静电地板就是地板中含有导电纤维，地板下面要铺设铜箔，铜箔要连接到地下预埋导体，易于泄漏静电，让机房设备产生的静电直接进入大地。能最大程度减少静电的累积和静电电压的升高，促进静电的泄放、中和、消失、耗散，确保机房内设备和人员安全。
      同时，除了能有效防止静电产生外，它还提供了以下诸多优点：
      1.使安装简单化，并为以后设备配置的改变和扩充提供了较大的灵活性。
      2.机房内设备可在防静电地板下进行自由的电器连接，便于铺设和维修，使机房整洁美观。
      3.它可以保护各种电缆、电线、数据线及插座，使其不受损坏。
      4.机房可以利用地板下的空间作为空调的静压风库，获得满意的气流组织。无论计算机设备安装在什么位置，都可以通过防静电活动地板的风口得到空调送的空气。
      5.有利于设备底部的维修、维护。
      6.消除电缆外露对人体的危害。
      7.可以利用防静电活动地板的可调性消除地面的不平度，保证机房地面的整体水平度。
      8.能使静电荷漏泄至地，并反射电磁辐射。
      三、机房防静电地板的选择
      防静电地板在机房建设中占据着极其重要的位置。目前，市面上的防静电地板产品良莠不齐，种类繁多，令人眼花缭乱。如何识别优劣质地的防静电地板，是机房管理者须具备的常识。
      充分了解生产厂商所生产防静电地板的品种和质量，以及各种技术性能指标。防静电地板的技术性能主要指其机械性能和电性能。
      1、机械性能
      机械性能主要考虑其承载能力、耐磨性。把整块防静电地板安装在搭接起来的桁梁上，调平防静电地板后，其承载能力应达到均匀载荷大于1000kg/㎡，防静电地板上任何部位的集中载荷应大于300kg，在直径为6cm的加载点上承重300kg的载荷时，挠曲量应小于2mm，并无永久性变形。可调支撑应能承受1000kg以上的垂直负荷，且板面应有一定的耐磨擦性，色牢度达7级以上。
      质量好的防静电地板，标准厚度和横梁管壁厚度一般在0.8mm左右，而劣质的防静电地板则降到0.3或0.4mm，这样的厚度根本达不到应有的强度，这极容易造成防静电地板的断裂。其次，也要看支架钢板厚度，横梁管壁厚度从0.8mm/1.0mm减薄到0.3mm、0.4mm，厚度不足会造成承重不足。支架钢板厚度、管壁厚度均不同程度减薄，造成支撑不住后喀子喀子响声，甚至地板塌陷、断裂等严重质量问题。
      防静电地板受外界环境条件的影响变化小。即不会因外界环境温度的过高、过低有明显伸缩，受环境影响的收缩量应小于0.5mm，板面的挠曲量应小于0.25mm。
      好的防静电地板贴面耐磨。贴面达不到高耐磨，使用时间不长，贴面表面花纹已磨掉了。这种贴面的表面未加高耐磨纸。加高耐磨纸的高耐磨防静电贴面有多种：
      1)加国产高耐磨纸的贴面耐磨转数为：大于800转；
      2)加进口高耐磨纸的贴面耐磨转数为：大于1000转；
      3)加进口超耐磨纸的贴面耐磨转数为：大于3000转；
      每种高耐磨贴面成本不同，故防静电地板的价格也不同。
      2、电性能
      电性能主要是系统电阻、表面电阻。这就在于防静电地板贴面，面层必须保证能尽快地导走静电。其系统电阻应为105Ω-1010Ω，在温度为21±1.5℃，相对湿度为30%时，防静电地板的静电电压应低于2500V，表面电阻值应为105Ω-1010Ω。劣质防静电地板会在标准的厚度上进行偷工减料，贴面的防静电系统电阻值达不到1x105Ω～1x1010Ω，则没有防静电的效果。
      四、设计选用要点
      1、防静电活动地板的防火等级，应符合《建筑内部装修设计防火规范》的要求。
      2、防静电活动地板的高度应根据使用要求而定。
      a、仅供走线用：基本尺寸为250mm。
      b、供走线及空调风库用：基本尺寸为400mm。地板的可卸板能互换，并有较高的制作精度，以保证地板空间作为空调风库使用时所需的密封性。
      3、防静电机房活动地板铺装施工是建筑装修的最后阶段。应在室内吊顶板铺设完成,顶棚的灯具、通风口也安装完成之后，清理干净地面，铺装活动地板（有保温棉和线槽的要先铺好保温棉和线槽）。
      4、防静电机房活动地板铺设在已找平的水泥砂浆垫层上，为了降低地面做法的高度，直接铺在结构楼板上时，结构楼板要求表面平整，并喷涂界面剂，固化混凝土表面，使地面不起砂。
      5、地板表面应柔光、不打滑、耐磨、耐污染。
      6、地板安装完后一定要进行接地处理，否则起不到防静电作用。
      五、防静电地板队铺设场地的要求及验收标准对铺设场地的要求：
      1、地板的铺设应在室内土建及装修完毕后进行；
      2、地板应平整、清洁、干燥、无杂物、无灰尘；
      3、布置在地板下的电缆、电器、空气等管道及空调系统应在安装地板前施工完毕；
      4、重型设备基座固定应完工，设备安装在基座上，基座高度应同地板上表面完成高度一致；
      5、施工现场备有220V/50HZ电源和水源。
      地板铺设验收标准：
      1、活动地板下面和地板表面应清洁、无灰尘、遗物；
      2、地板表面无划痕，无涂层脱落，边条无破损；
      3、铺装后地板整体应稳定牢固，人员在上面行走不应有摇晃感，不应有声响；
      4、地板的边条应保证一直线，相邻地板错位不大于1mm；
      5、相邻地板块的高度差不大于1mm。
      六、防静电地板的分类及市场上常见的防静电地板产品
      防静电地板分类：复合防静电地板、全钢防静地板、全钢无边防静电地板、三防无机质防静电地板，硫酸钙防静电地板；铝合金防静电地板，陶瓷防静电地板、OA网络防静电地板。
